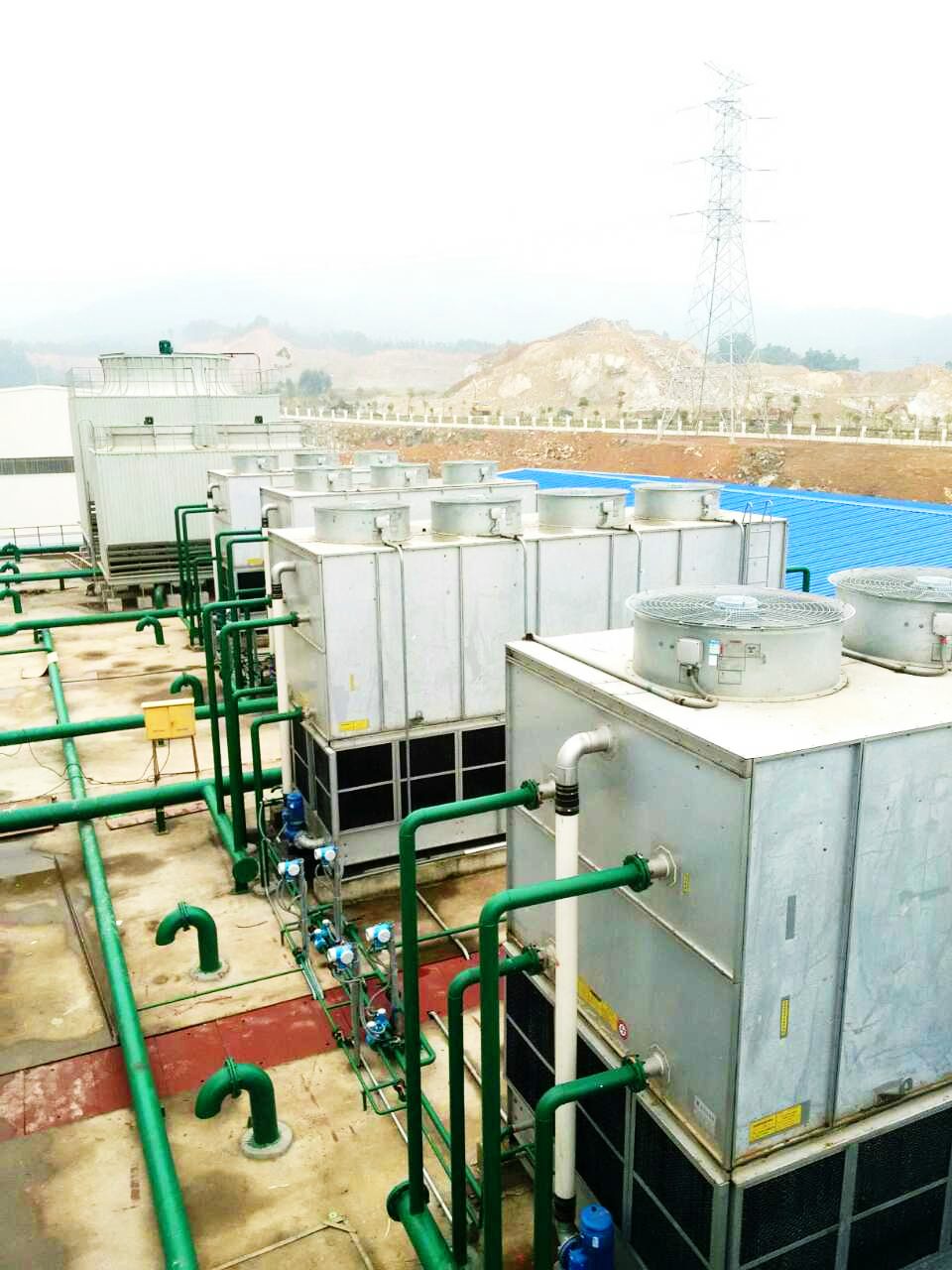

逆流蒸发式冷凝器

作者: 发布于:2017/8/4 10:01:52 点击量:

逆流蒸发式冷凝器更省电、更节水,简捷的无填料结构使进风口通畅阻力小,适合在环境恶劣的情况下使用,用途广泛、该系列产品规格型号齐全,容量大,特别适合大型项目制冷换热工序的应用。替代传统的风冷、水冷等传统冷凝器,换热效率高,使用寿命长。

逆流蒸发式冷凝器工作流程:



  压缩机排出的高温过热汽态制冷剂从上部进入冷凝盘管内,冷却水由循环水泵送至冷凝盘管上部的喷淋装置中,再由喷嘴将水均匀喷淋到冷凝盘管表面上,形成水膜,盘管内的高温过热制冷剂与盘管外的水和空气进行热交换,轴流风机强制空气以5~7m/s的速度通过冷凝盘管和冷却水、管内制冷剂由汽态逐渐被冷凝成液态,管内制冷剂冷凝放热,管外喷淋冷却水蒸发吸热,使部分喷淋冷却水变成水蒸汽,水蒸汽经过收水器时,水份被回收,而湿空气则被排到设备外、同时在轴流风机的强制吸风作用下使冷凝盘管箱内形成负压,又强化了喷淋水的蒸发,提高了机组的换热效果,未蒸发的水在下落的过程中被空气冷却,并均匀下落到集水箱中循环使用。进水阀自动补充水箱内的冷却水,使其保持一定的水位,保证正常循环的进行。

逆流蒸发式冷凝器工作原理:



  压缩机排出的过热状态制冷剂,蒸汽进入蒸发式冷凝器内的翅片管组,被将要排除的高湿废气进行冷却,然后进入冷凝盘管;盘管中的气态制冷剂与盘管外的喷淋水和空气进行热交换,由气态逐渐被冷凝为液态。引风机的超强风力使喷淋水完全均匀地覆盖在盘管表面,水借风势,热交换效果显著提高。喷淋水和空气吸收热量后温度升高,部分水由液态变为气态,由蒸发潜热带走大量的热量,热空气中的水被高效脱水器截住并收集到PVC热交换层中。另一部分水吸收管内介质地热量后温度提升,被布水器二次分配,下落到PVC热交换层中;被横流过的空气冷却,温度降低,进入集水箱中,再由循环水泵进入喷林系统中,继续循环。蒸发到空气中的水份由气位调节器控制补充。
